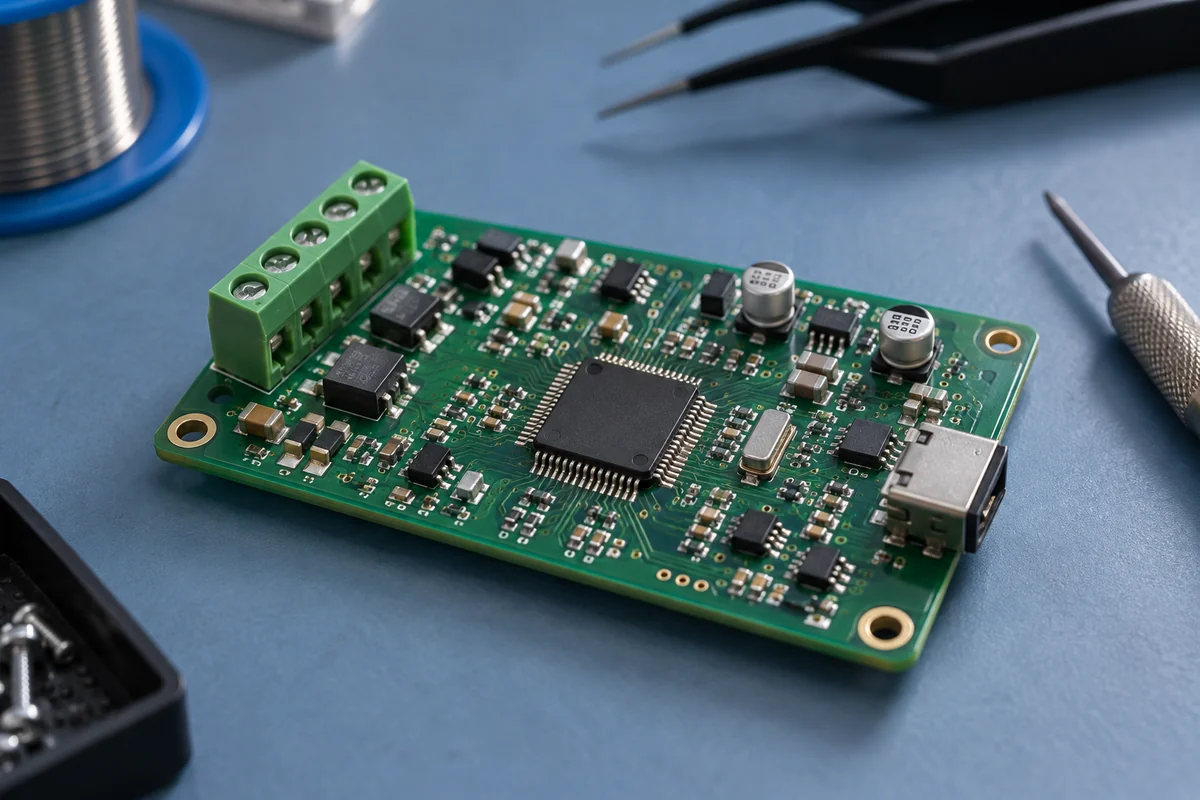

PCB Cos'è il software di progettazione e incorporato? Processo
PCB è un circuito stampato sul quale sono posizionati e collegati tramite percorsi conduttivi componenti elettronici. Il software incorporato, invece, esegue determinate funzioni su hardware come i microcontrollori. Per un prodotto elettronico funzionante, la scheda, il software, l'alimentazione e le condizioni di utilizzo sono progettati insieme.
Differenza tra schema e layout PCB
Uno schema descrive i componenti e i collegamenti elettrici con simboli. Il layout PCB definisce le posizioni fisiche dei componenti sulla scheda, i loro percorsi di connessione e i confini della scheda. Lo stesso schema può essere applicato con layout differenti; L'idoneità meccanica e la producibilità di queste applicazioni potrebbero non essere le stesse. Mantenere la versione a cui appartengono i file di progettazione riduce la confusione nelle modifiche successive.
Come si integra il software incorporato con l'hardware?
software; Può leggere ingressi, gestire uscite ed eseguire funzioni di comunicazione. Tuttavia, nell'hardware devono essere presenti le interfacce necessarie e il software deve essere compatibile con i componenti utilizzati. Aggiungere un sensore non significa solo liberare spazio sullo schermo. Connettività, driver, elaborazione dati e copertura dei test vengono valutati insieme. Tra i requisiti del progetto dovrebbero essere incluse anche le situazioni di aggiornamento e di errore.
Quali risultati vengono valutati nel prototipo?
Un elenco di consegna dei campioni potrebbe includere schema, file della scheda, elenco dei componenti, risultati di produzione, versione del software e risultati dei test. La portata e i diritti di utilizzo dei file dovrebbero essere chiariti nel contratto. Nella revisione del prototipo viene valutata non solo l'apertura del dispositivo ma anche il funzionamento delle funzioni specificate nelle condizioni previste. I controlli delle regole di progettazione non sostituiscono i test fisici e funzionali.
Cosa cambia durante la preparazione alla produzione?
La disponibilità dei componenti, il metodo di assemblaggio, l'accesso ai test e le tolleranze meccaniche possono influenzare le decisioni sulla produzione di massa. Un processo manuale nel prototipo potrebbe non essere sostenibile nella produzione. Pertanto, i punti di prova richiesti e i criteri di consegna dovrebbero essere discussi in una fase iniziale. Il numero di livelli, processore o tipo di connessione della scheda non deve essere selezionato senza vedere i requisiti del prodotto.
Domande e risposte tecniche
Il progetto PCB include software incorporato?
Non si copre. Le consegne di hardware e software, i file sorgente e i test dovrebbero essere definiti separatamente nell'ambito del progetto.
Il prototipo funzionante è pronto per la produzione in serie?
Non sempre. Vengono inoltre valutate la producibilità, la fornitura dei componenti, il metodo di prova e la documentazione.
Cos'è un file Gerber?
È uno dei formati di output che trasportano le informazioni sui livelli utilizzate nella produzione delle carte. Il pacchetto di consegna può includere anche altri prodotti desiderati dal produttore.
Quando dovrebbe essere preparato il piano di test?
È utile partire dalla determinazione delle funzioni e dei criteri di accettazione; l'accesso al test può influire sulla progettazione della scheda e del software.
