Elektronik Prototip, Test ve Seri Üretim Nedir?
Elektronik prototip; bir tasarımın belirli işlevlerini ve uygulama koşullarını değerlendirmek için hazırlanan ilk örneklerden biridir. Seri üretimde ise aynı tasarımın tanımlanmış yöntem ve kabul ölçütleriyle tekrarlanması hedeflenir. Prototipin çalışması, üretim sürecinin hazır olduğunu tek başına göstermez.
Prototip hangi soruları yanıtlar?
Prototip çalışması gereksinimlerin uygulanabilirliğini incelemeyi sağlar. Kartın açılması, temel işlevlerin çalışması ve arayüzlerin haberleşmesi başlangıç kontrolleri olabilir. Kullanım koşulları, mekanik uyum ve beklenen davranışlar için ek değerlendirmeler gerekebilir. Hangi soruların prototiple yanıtlanacağı başta tanımlanırsa, test sonrasında tasarım değişiklikleri daha açık gerekçelerle yapılabilir.
SMT ve DIP ne anlama gelir?
SMT, yüzey montaj teknolojisini ifade eder. Delik içi montajda bileşen bacakları kart üzerindeki deliklere yerleştirilir; DIP ise iki sıra bacaklı bir paket adıdır ve günlük kullanımda bazen bu montaj alanını anlatmak için kullanılır. Bir kart her iki montaj türünden bileşen içerebilir. Seçim bileşen paketleri, tasarım ve üretim yöntemine göre yapılır.
AOI ile fonksiyonel test aynı şey mi?

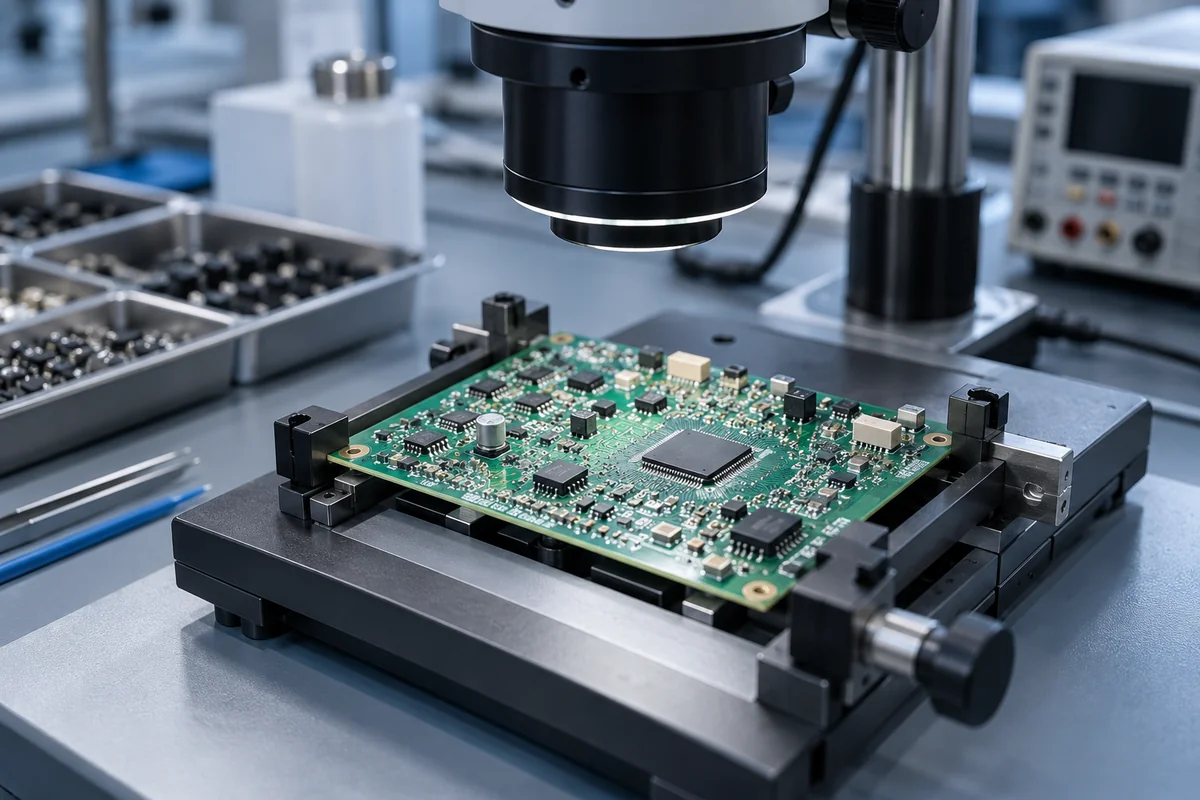

AOI optik inceleme yaklaşımıdır; görünür montaj özelliklerinin kontrolünde kullanılabilir. Fonksiyonel test ise ürünün belirlenen işlevlerini çalıştırarak beklenen çıktıları değerlendirir. Optik incelemeden geçen bir kartın tüm işlevlerinin doğru olduğu varsayılmamalıdır. Test kapsamı ürüne göre belirlenir; örneğin hangi girişlerin, çıkışların ve haberleşme işlevlerinin hangi koşullarda deneneceği yazılı olmalıdır.
Seri üretime geçiş için teslim listesi
Bileşen listesi, üretim dosyaları, montaj bilgileri, yazılım sürümü ve test kayıtlarının güncel olması önemlidir. Muadil bileşen kullanımı tasarım ve test açısından ayrıca değerlendirilmelidir. Örnek bir kabul listesi cihaz kimliği, test sonucu ve yazılım sürümünü ilişkilendirebilir. Üretim adedi, tedarik süresi ve kabul ölçütleri netleşmeden maliyet veya teslim süresi için genel bir söz verilmemelidir.
Teknik sorular ve yanıtlar
Bir çalışan kart yeterli üretim doğrulaması mıdır?
Tek örnek bütün üretim değişkenlerini göstermez. Kabul ölçütleri, test kapsamı ve üretim süreci ayrıca değerlendirilir.
Her elektronik ürün aynı testlerden geçer mi?
Hayır. Kullanım amacı, işlevler, riskler ve teslim gereklilikleri test planını belirler.
Muadil bileşen doğrudan kullanılabilir mi?
Paket, elektriksel özellikler, yazılım ve kullanım koşulları açısından uygunluk kontrol edilmelidir.
Üretim için hangi dosyalar hazırlanır?
Üretici ve proje kapsamına göre kart çıktıları, bileşen listesi, montaj verileri, yazılım sürümü ve test talimatları istenebilir.
